Kolommen

In projecten waar kolommen staan, kunnen de producten die beschikbaar zijn in DDS-CAD worden gebruikt en aangepast aan de juiste afmetingen. Je zult ontdekken welke kolommen beschikbaar zijn en hoe ze worden gebruikt in dit artikel.

Inleiding

Voor een betere representatie is een producten database gemaakt in DDS-CAD. Deze database is niet persé benodigd voor het gebruiken en invoegen van kolommen in projecten.

Kolom invoegen

Je vindt de functie ‘Kolom’ in de toolbox ‘Bouwkundig’.

Ga als volgt te werk om een kolom te plaatsen.

Klik op ‘Kolom’. Het dialoog Kolom opent zich.

Selecteer het gewenste kolomtype in het drop-down menu.

Let op:
Door het kolomtype later te wijzigen, bijv. van Rechthoekig Profiel naar T Profiel, dan wijzigen de parameters en eigenschappen ook.

Je kan de parameters aanpassen en zo de afmetingen van de kolom beïnvloeden.

Bevestig met OK om de kolom te plaatsen in het model.

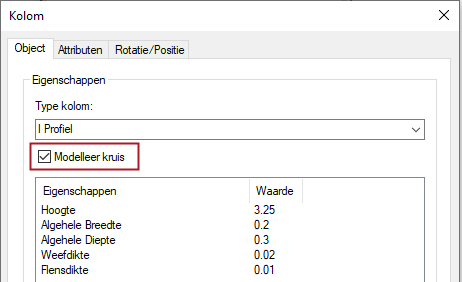

Voor een betere weergave van objecten kan je het middelste kruis laten weergeven. Vink hiervoor het vakje aan bij ‘Modelleer kruis’.
