Meerdere groepen wijzigen naar een andere ontwerpstroom

Het veranderen van verschillende groepen van de ene ontwerpstroom naar de andere is al sinds vele versies mogelijk. In deze Technical Telegram lees je wat de exacte procedure hiervoor is.

Inleiding

In ons voorbeeld is al een verdeler met meerdere groepen gemaakt. Deze zouden nu moeten worden aangepast. Het doet er niet toe of de aanpassing van de ontwerpstroom naar 'omhoog' of 'omlaag' moet plaatsvinden. In dit artikel moet de aanpassing 'omlaag' worden gemaakt, wat betekent dat als gevolg van een wijziging alle B10A automatische stroomonderbrekers voor verlichting op B6A kunnen worden gewijzigd.

Voor een beter overzicht zijn de kolommen 'Component 1' tot 'Component 5' in de groepenlijst uitgeschakeld.

Ontwerpstroom aanpassen

Open de juiste verdeler.
Ga naar het tabblad 'Groepenlijst'.

Bij deze aanpassing maakt het niet uit of u de wijziging aanbrengt in de installatietekening of in de verdelerdocumentatie.

Om de groepen aan te passen, gaat u als volgt te werk:

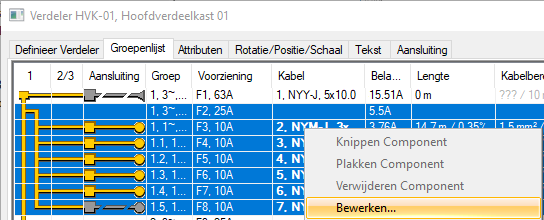

Selecteer de groepen die moeten worden gewijzigd. De groepen zijn blauw gemarkeerd.
Verplaats de cursor naar de kolom 'Kabel'.
Klik op de linkermuisknop. Het contextmenu wordt geopend.
Kies 'Bewerken...'. Het dialoogvenster 'Kabel' wordt geopend.

Ga naar het tabblad 'Belasting en Berekening'.
Verander in het drop-down menu de selectie naar 'Ib vast'.
Voer in het invoerveld de nieuwe ontwerpstroom in.
Bevestig uw wijzigingen met 'OK'. Het dialoogvenster 'Kabel' wordt gesloten.

Verplaats de cursor naar de kolom 'Groep'.
Klik op de rechtermuisknop. Het contextmenu wordt geopend.
Kies 'Bijwerken Afmetingen'. De functie is uitgevoerd.

U ziet nu dat alle groepen zijn gewijzigd in B6A-stroomonderbrekers. Omdat de operationele stroomsterkte van de groep 'afhankelijk' is van de kabel, moet eerst de aanpassing in de kabel worden uitgevoerd om dit eindresultaat te verkrijgen.

Stel nu de bedrijfsstroominstellingen opnieuw in voor de originele selectie.

Verplaats de cursor naar de kolom 'Kabel'.
Klik op de rechtermuisknop. Het contextmenu wordt geopend.
Kies 'Bewerken...'. Het dialoogvenster 'Kabel' wordt geopend.
Ga naar het tabblad 'Belasting en Berekening'.
Verander in het drop-down menu de selectie in 'Ib berekend'; laat het invoerveld ongewijzigd.
Bevestig uw wijzigingen met 'OK'. Het dialoogvenster 'Kabel' wordt gesloten.

Dit betekent dat u alle groepen hebt gewijzigd naar de nieuwe ontwerpstroom en dat u de toegevoegde ontwerpstroom van de aangesloten armaturen correct blijft weergeven.

Herhaal de stappen totdat alle groepen zijn aangepast.

Het eindresultaat zou er als volgt uit moeten zien:
