Project en locatie

In DDS-CAD 15 heeft het dialoogvenster 'Project en Locatie' een centrale locatie gekregen om de locatie en andere gebouw specifieke informatie snel en gemakkelijk op te geven. De ingevoerde waarden worden automatisch uit dit dialoogvenster gehaald voor de berekening van de verwarmingsbelasting van het betreffende project.

Sommige van de hier vermelde parameters worden automatisch geïmporteerd door de IFC-import van een masterbestand. Dit versnelt en vereenvoudigt de configuratie in vergelijking met de vorige versies.

Inleiding

Om de instellingen voor het project en de locatie te wijzigen, klik je met de rechtermuisknop op de projectnaam in de 'Verkenner'. Selecteer vervolgens 'Bewerk Project en Locatie'.

Projecteigenschappen

Algemeen

In de sectie 'Project' vind je de vermelding 'Naam' en 'Ware noorden'.

Je kunt de Noordrichting handmatig opgeven door de waarde in te voeren of door het symbool van de Noordpijl te activeren. Ga als volgt te werk om de Noordrichting in te stellen met de Noordpijl:

  • Klik met de linkermuisknop op het groene kompasroospictogram. Het sluit het dialoogvenster 'Projecteren en plaatsen' en in het werkgebied verschijnt een kompas-roos waarvan de Noordpijl al is gevangen, zodat deze kan worden verplaatst zonder verder te klikken met de muis.
  • Verplaats de cursor zodat de juiste Noord oriëntatie wordt weergegeven.
  • Klik op de linker muis. De invoer van de Noord oriëntatie wordt bevestigd en de waarde wordt ingevoerd.


Als je een master IFC-bestand hebt geïmporteerd, worden de parameters voor 'Naam' en 'Beschrijving' automatisch overgenomen.

De gebieden die al zichtbaar zijn in het dialoogvenster 'Wereldcoördinatensysteem', 'Kaart-conversie' en 'Coördinatenreferentiesysteem' hebben momenteel geen functie. Ze zijn al geïntegreerd in DDS-CAD 15 ter voorbereiding op volledige ondersteuning van het IFC-4 formaat voor toekomstige DDS-CAD releases.

Plaats

Algemeen

Onder 'Bouwterrein' vind je de parameters 'Naam', 'Breedtegraad', 'Lengtegraad', 'Hoogte', 'Federaal staatsnummer', 'Adres' en 'Positie'.

Als je een master IFC-bestand hebt geïmporteerd, worden de parameters voor 'Naam', 'Breedtegraad', 'Lengtegraad' en 'Hoogte' automatisch overgenomen, op voorwaarde dat deze informatie is gedefinieerd in het geïmporteerde IFC-bestand.

Als je geen master IFC-bestand hebt geïmporteerd, kun je de waarden handmatig invoeren. Ga hiervoor als volgt te werk:

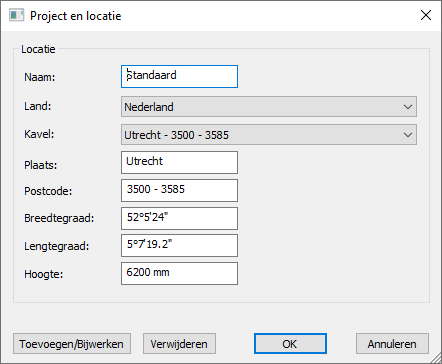

  • Klik met de linkermuisknop op '...'. Het dialoogvenster 'Project en locatie' wordt geopend.
  • Selecteer in het keuzemenu 'Land' het land waar het gebouw zich bevindt.
  • Selecteer vervolgens in de keuzelijst 'Kavel' de stad waar het gebouw zich bevindt.

Tip: door de beginletters van de locatie in te voeren, wordt een filtering op basis van je invoer uitgevoerd en wordt het zoeken vergemakkelijkt.

  • Bevestig de locatieselectie door met de linkermuisknop op de gewenste stad te klikken. De resterende waarden in het dialoogvenster 'Project en locatie' worden automatisch ingevoerd.

Nadat je je invoer hebt bevestigd wordt de informatie weergegeven in het dialoogvenster 'Project en locatie' en ook gebruikt voor een warmteverliesberekening.

Adres

Het gebied 'Adres' kan handmatig worden ingevoerd.

Positie

Het gebied 'Positie' heeft geen functie in DDS-CAD 15 - als de bovengenoemde waarden 'Wereldcoördinatensysteem', 'Kaartconversie' en 'Coördinatenreferentiesysteem'. Het dient ook om toekomstige DDS-CAD-versies voor te bereiden voor volledige ondersteuning van IFC-4-uitwisseling.
