Verdelermanager
Naast het nieuwe algemene eigenschappenvenster, is er een nieuw concept in DDS-CAD 15 voor het beheren van alle bestaande verdelers in een project. In dit nieuwe venster zie je de relaties tussen de verdelers en hun eigenschappen. In deze manager is het ook mogelijk om verdelers te verwijderen.
Inleiding
Het venster 'Verdeler' bevat alle verdelers die in het project aanwezig zijn. Daarbij wordt ook het type systeem getoond (bijv. brandmeld, dataverdeler, etc.). Ook de relaties tussen de verdelers zijn in dit venster te zien.
Als een verdeler in deze lijst is geselecteerd, worden de eigenschappen en (indien beschikbaar) de voedende verdeler in het onderste gebied weergegeven.
Indicatoren
Er zijn in totaal 3 indicatoren binnen de verdelermanager voor de verdelersymbolen.
De rechthoek van de verdeler. Dit symbool wordt vaak gebruikt.
De verdeler met een blauwe cirkel in de linkeronderhoek betekent dat deze verdeler in het project bestaat maar nog niet in een model is geplaatst.
De semi-gevulde verdeler betekent dat deze verdeler het "startpunt" is voor de spanningsverliesberekening.

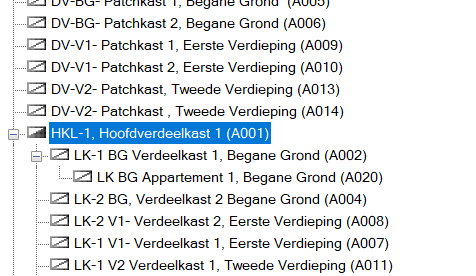

Wanneer verdelers zijn gekoppeld, worden hun relaties weergegeven in het verdeler venster.
Functies in het contextmenu
Als een verdeler in het venster is geselecteerd, kunnen extra functies worden opgeroepen via het contextmenu.
Naast de eerder bekende opties om een nieuwe verdeler te maken, deze te kopiëren, de eigenschappen ervan te wijzigen en hiernaar te zoeken in het actieve model, kun je ook verdelers verwijderen die in DDS-CAD 15 zijn aangemaakt.
Houd er echter rekening mee dat de volgende punten verwijderd zijn voordat je de verdeler uit de lijst verwijdert:
- De groepenlijst van de verdeler
- De schemamodellen van de verdeler (*.BIM)
- Het verdelersymbool in het installatiemodel
- Alle automatisch en handmatig toegepaste componenten in de kastlay-out
Anders is het verwijderen van een verdeler niet mogelijk.
De Issuelijst geeft aan of je aan al deze randvoorwaarden voldoet wanneer je een verdeler probeert te verwijderen.
