Projectspecifieke legenda

DDS-CAD biedt de mogelijkheid om automatisch legenda‘s te gebruiken voor verschillende disciplines. Het kan ook handig zijn om uw eigen projectspecifieke legenda te maken. De-ze kunnen niet alleen worden gebruikt in het betreffende project, maar ook in andere projecten. Ontdek in dit artikel hoe u dit kunt maken en gebruiken.

Inleiding

Om een projectspecifieke legenda te creëren, zijn de verwarmings-, sanitaire, ventilatie- en elektrische systemen geschikt voor de modellen 100 - 498. Voor de discipline ‘Gebouw’ moet u een installatietekening (000 - 099) gebruiken omdat u hierbij de toegang hebt tot de openingen.

Het voordeel van een projectspecifieke legenda is dat wijzigingen in het ‘origineel’ onmiddellijk worden toegepast en zichtbaar zijn in alle plotlay-outs, zodat meerdere aanpassin-gen niet nodig zijn.

Houd er rekening mee dat de hier gebruikte afmetingen slechts voorbeelden zijn en desgewenst door u kunnen worden gewijzigd.

Aanmaken van de legenda

De eerste stap is het aanmaken van een legenda voor leidingnetwerken. In ons voorbeeld is dit uitgewerkt in het model 8100.

Om het frame te maken, moet de functie 'Rechthoek' uit de 'Geometrische vormen' worden gebruikt.

Activeer de functie 'Rechthoek'. De functie is geactiveerd.
Open het contextmenu. Er verschijnt een selectie.
Selecteer 'Specificeer breedte en lengte ...'. Het dialoogvenster 'Rechthoek' wordt geopend.

Voer hier de breedte en de lengte van de rechthoek in. Bevestig met 'OK'.

Plaats de rechthoek in het model.

In dit voorbeeld staat de rechthoek met de linkeronderhoek op de coördinaten 0;0. Dit is het latere verplaatsingspunt bij het invoegen in een plot-layout.

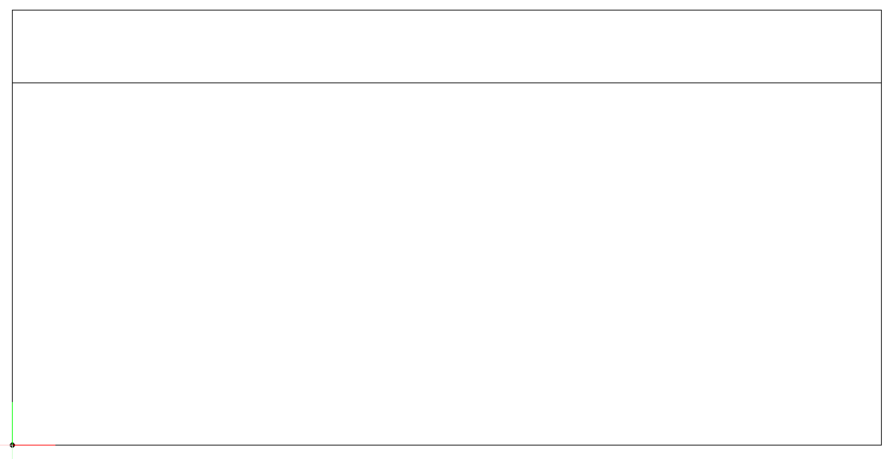

Vervolgens moet een horizontale polylijn getekend worden om de kop te maken. De afstand tot de bovenste lijn moet 0,5 m zijn.

Activeer de functie 'Polylijn'. De functie is geactiveerd.
Beweeg uw muisaanwijzer naar de linkerbovenhoek. Het punt is gepakt.
Druk op ‘Shift’ en de pijl-omlaag om het startpunt te wijzigen. Het dialoogvenster 'Relatief van Cursorpositie' wordt geopend.
Voer 0.5 in het invoerveld in en bevestig met ‘OK’. Het startpunt zal worden aangepast.
Verplaats de muisaanwijzer naar de tegenovergestelde lijn. Het snappunt 'haaks op de lijn' wordt gepakt.
Bevestig dit met een linkermuisknop. De regel is gemaakt.
Beëindig de functie met ‘ESC’. De functie is beëindigd.

Nu moet de kop worden voorzien van de tekst 'Leidingnetwerken‘.

Activeer de functie 'Tekst'. Het dialoogvenster 'Tekst' wordt geopend.
Voer in het tekstvak ‘Leidingnetwerken’ in.
Wijzig de teksthoogte in '2.5' en de uitlijning in 'Centreren'.
Bevestig met ‘OK’. Het sluit de dialoog 'Tekst'.
Beweeg uw muisaanwijzer naar het midden van de polylijn. Het punt is gepakt.
Druk op ‘Shift’ en de pijl-omhoogtoets om het invoegpunt te wijzigen. Het dialoogvenster 'Relatief van Cursorpositie' wordt geopend.
Voer 0.1 in het invoerveld in en bevestig met ‘OK’. De tekst staat op een afstand.

De legenda in dit voorbeeld vereist 9 verschillende media. Deze moeten naast elkaar in twee kolommen worden geplaatst. Er zijn dus 5 media aan de linkerkant. Om een uniforme verdeling te verkrijgen, moeten nu helpgeometrieën worden gegenereerd.

Activeer de functie 'Helpgeometrie'. De functie is geactiveerd.
Druk op de toets 'Ctrl' en houd deze ingedrukt. Verplaats de muisaanwijzer naar de onderste regel. De lijn is gepakt.
Open met een rechtermuisklik het contextmenu. Er verschijnt een selectielijst.
Laat de toets 'Ctrl' los.
Selecteer 'Parallele Helplijnen'. De functie is geactiveerd.
Verplaats de muisaanwijzer naar het midden van de bovenliggende polylijn. Het punt is gepakt.
Bevestig met een linkermuisknop. Het dialoogvenster 'Parallelle Helplijnen' wordt geopend.

Voer nu de vastgestelde afstand in en bevestig vervolgens met OK. In dit voorbeeld is de afstand tussen de twee lijnen 2,5 m. Het moet aan de linkerkant 5 media worden ge-bruikt. Dit resulteert in een afstand van (afgerond) 0,417 m.

Dit geeft de volgende weergave:

Maak nu een verticale polylijn vanuit het middenpunt om het rechthoek te verdelen in twee kolommen.

Om in verticale richting een uniforme verdeling te verkrijgen, wordt het beginpunt van de media aangegeven door een helplijn.

Activeer de functie 'Helpgeometrie'. De functie is geactiveerd.
Druk op de toets ‘Ctrl’ en houd deze ingedrukt.
Verplaats de muisaanwijzer naar de linkerlijn. De lijn is gepakt.
Open het contextmenu. Er verschijnt een selectie.
Laat de ‘Ctrl’-toets los.
Selecteer ‘Parallelle Helplijn'. Het dialoogvenster ‘Parallelle Helplijn' wordt geopend.
Voer 0,25 in en bevestig met ‘Kies Zijde’. Het dialoog 'Parallelle Helplijn‘ sluit. En je kunt de zijde kiezen.
Bevestig de zijde met een linkermuisknop. De helplijn wordt gemaakt en de functie eindigt.

Teken alle benodigde media. In dit voorbeeld werd het medium vanaf het startpunt 2 meter naar rechts getrokken en vervolgens gestopt. De tekst kan worden geplaatst met behulp van symbooltekst of 'tekst'.

Gebruik van de legenda

U kunt nu de legenda in elke plotlay-out invoegen, net als in elk ander model. Hiertoe opent u een plotlay-out en activeert u de functie 'Model / Deelmodel / Doorsnede' uit de gereedschapset. Markeer het werkmodel van de tekening (sanitair / verwarming) 100. Je kunt de legenda nu, maar ook na het plaatsen, verschalen.

Dit geeft de volgende weergave:

Meerdere legenda's

Op bovenstaand beschreven wijze kunt u ook andere legendes maken, bijvoorbeeld voor openingen.

Dit geeft uiteindelijk de volgende weergave:
