Ringleiding in drinkwaterinstallaties

In sanitaire toevoerleidingen moet het stagnatievolume zo laag mogelijk worden gehouden. Om dit te bereiken, zijn er vaak ringleidingen gepland. In deze Technical Telegram laten we zien hoe je een ringleiding maakt in DDS-CAD.

Inleiding

In ons voorbeeld bevinden we ons in een bestaand project. Er moet een ringleiding voor warm water worden gemaakt.

Verdeler plaatsen

Start de functie 'Verdeler' in de werkbalk 'Leidingnetwerk'. Het dialoogvenster 'Productdatabase' wordt geopend.

Selecteer een verdeler op basis van het medium en bevestig je invoer met 'OK'. Het dialoogvenster 'Productdatabase' wordt gesloten.

Let op: de verdeler heeft altijd 2 aansluitingen nodig voor doorstroming en retour.

Leidingnet construeren

Start de functie 'Leiding' in de werkbalk 'Leidingnetwerk'.

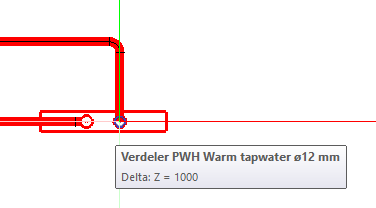

Verplaats de cursor naar de geplaatste verdeler en klik met de linkermuisknop op een aansluitpunt. Het dialoogvenster ‘Productdatabase’ wordt geopend.

Selecteer een type leiding en bevestig je selectie met 'OK'. Het dialoogvenster 'Productdatabase' wordt gesloten.

Construeer nu de verbindingen met de verbruikers. Ga als volgt te werk om de ringleiding te sluiten:

Sluit de ringleiding aan op het resterende aansluitpunt van de verdeler. De ringleiding is nu gesloten.

Integratie in het bestaande leidingnetwerk

Tip: om de ringleiding in het leidingnetwerk te integreren, moet de verbinding met het bestaande netwerk vanaf de zijkant worden gemaakt.

Let op: je kunt de leiding aan de overgebleven zijde niet voortzetten.
